Treinonderdelen/ICMm/Bedieningspaneel cabine

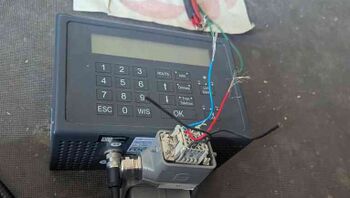

Het bedieningspaneel waarmee de conducteur o.a. omroepen kan doen en verlichting kan veranderen.

• Fabrikant: Focon Electronic Systems A/S
• Onderdeelnummers:
  • Nedtrain:
    • YA08291C
  • Focon:
    • Item no.: 800312-03 ("Cab Control Panel (CCP)")

Hardware

Dezelfde basis-architectuur voor communicatie als de bestemmingsaanduiding.

• Flash:
  • Atmel AT29C010A, label: "340158 Ver.1.00"
    • Package: PLCC32
    • Dump
  • Atmel AT29C010A, label: "340159 Ver.1.00"
    • Package: PLCC32
    • Dump
  • Stitched

Connectors

Één Harting Han 42DD-connector aan de onderkant van het paneel, met de volgende pinout:

   _/--------------------\_
 _/   7  6  5  4  -  -  -  \_
/    14 13 12 11  -  -  -    \
|    21 20 19  -  - 16 15    |
|    28 27 26  -  - 23 22    |
\_   35  - 33 32  -  -  -   _/
  \_ 42  - 40 39  -  -  - _/
    \--------------------/

 4:
 5:
 6:
 7:
11:
12:
13:
14:
15:
16:
19: Diff3
20: Diff1
21: Diff2
26: RS485-GND
27: RS485-GND
28: RS485-GND
32: VCC
33: ?
35: RS485-A
39: GND
40: ?
42: RS485-B

Één interne connector van de hoofdconnector naar het logica-bord, niet nodig voor externe verbinding:

Pin  1:           [external pin: 33]
Pin  2: RS485-A   [external pin: 35]
Pin  3: GND       [external pin: 39]
Pin  4: RS485-GND [external pin: 26]
Pin  5:           [external pin: 11]
Pin  6:           [external pin: 13]
Pin  7: Diff3     [external pin: 19]
Pin  8: Diff2     [external pin: 21]
Pin  9:           [external pin: 15]
Pin 10: VCC       [external pin: 32]
Pin 11:           [external pin: 40]
Pin 12: GND?      [external pin: 22]
Pin 13:           [external pin: 11]
Pin 14:           [external pin: 16]
Pin 15:           [external pin: 12]
Pin 16:           [external pin:  5]
Pin 17:           [external pin: 14]
Pin 18: GND?      [external pin: 22]
Pin 19: Diff1     [external pin: 20]
Pin 20: GND?      [external pin: 22]
