Project Powerbank
More like Power...BANG! amirite
Status Completed
Contact Mux, Sebastius
Last Update 2017-06-21

Zowel mux als Sebastius hebben tablets met een relatief weinig voorkomende 12V ingang. Vrijwel alle powerbanks doen alleen 5V output, en de zeldzame powerbanks met een hogere uitgangsspanning zitten ofwel op 16-19V, ofwel geven niet genoeg uitgangsstroom, of zijn schreeuwend duur. Toch wilden mux en Sebastius persé een powerbank, dus dan maar zelf klussen.

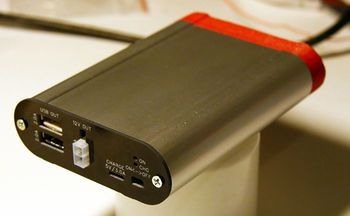

Eigenschappen

Uitgebreide en up-to-date documentatie is te vinden op muxtronics. Kort samengevat:

  • De powerbank is te modden naar wens, maar alles in deze lijst is gebaseerd op de aliexpress-behuizing waarin-ie standaard zit
  • Capaciteit: 48Wh (44Wh bruikbaar)
  • Uitgang 1: 12V/3.0A
  • Uitgang 2: 2x USB 5V/2A (BC1.2, optioneel Apple compatible)
  • Laadt op via een micro-USB, max. 3A (compatible met alle USB-laders, computers, whatever)
  • Gewicht: 317g
  • Afmetingen: 25x82x114mm

Is-ie modbaar?

Ja. Schema's en layout zijn beschikbaar op muxtronics. Spanning is te modden van min. 10V naar max. 21V. Uitgangsvermogen is nooit meer dan 39W. Mogelijk moet je extra koeling toevoegen. Er zijn een aantal signalen beschikbaar als test pads. Leef jezelf uit.

Upgrade naar 3A opladen

De Rev1 bankjes hebben een denkfoutje, ze laden maar met 1A op (default in de chip). Dit is via i2c in te stellen.

PowerbangIMG 3152.jpg

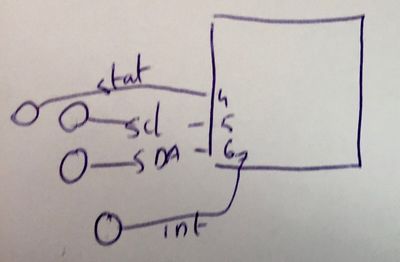

Hier zie je de testpads van de i2c ingetekend. Met een klein pull-up weerstandje erbij (1k5 oid) verbinden met een $microcontroller.

De ATTiny85 lijkt ideaal, lekker klein en weinig verbruik. Overkill om slechts 1 register vol te schrijven maar ach. Je gebruikt toch ook een Arduino ipv een 555?

I2C Adress BQ24295:    0x6B
Register REG02:        0x02
Instellen op:          0xBC (default is 0x20 voor 1A)

Daarna nog een koellichaampje op de chip plakken, hij moet best wat vermogen nu wegstouwen.

http://www.ti.com/product/BQ24295/technicaldocuments (rekenvoorbeeld bij REG02 klopt niet!)

Code op https://github.com/sebastius/PowerbangHack

Ik wil d'r ook één!

Dat komt goed uit! Er worden er 10 geassembleerd. Eentje gaat naar mux, nog twee naar Sebastius, dus de rest gaat in de verkoop. Wat kost dat? Dat ligt eraan wat je wilt.

  • Losse PCBs worden verkocht voor €5, kun je mee doen wat je wilt. PCBs van revisie 0 zijn ook te koop - deze werkt, maar het frontpanel past niet op het doosje en er mist een weerstand. Deze kosten 1 euro.
  • Bestuukte PCBs kosten €25
  • Alu doosjes kosten €5
  • 18650 Batterijen kosten €3,65/st. Je kunt ook scrap-18650s gebruiken (aanbevolen). Je kunt er zoveel parallel zetten als je wilt, het pack is 1S.
  • Je kunt mux' battery tab welder gebruiken om de batterijen netjes aan elkaar te maken. Kosten: wat de tabs kosten (ca. 1 euro voor een 4-cel pack)
  • Wil je dat mux een heel ding in elkaar zet voor je volgens het referentie-ontwerp? Dan kost het je 50 euro.

Kopers

Totaal aantal beschikbare PCBs: 13 Reeds geclaimd: 9

  • mux: hele unit met apple-chip
  • Sebastius: 1x hele unit met apple-chip, 1x assembled board met apple-chip €50 + €25 - 4x€3,65 - kosten doosjes = €10,40 - BETAALD
  • Revspace: 2x Assembled board zonder apple-chip €50,-
  • Maxell: 1x hele unit zonder appel-chip €50 - 4x3,65 = €35,40 BETAALD
  • Juerd: 2x hele unit zonder appel-chip €100,- BETAALD
  • Crashjuh: 1x hele unit zonder appel-chip €50,- BETAALD
