Project Soldeerafzuiging
Status In progress
Contact supakeen
Last Update 2021-06-27

Inspiratie

https://twitter.com/JanHenrikH/status/1277687205872492544

Een van de redenen dat dit zo geniaal is, is dat je een lampfitting in je afzuiging hebt, zodat je werkstuk niet in de schaduw staat.

Uitvoering

  • Donkere kleur ipv wit, omdat wit in combinatie met de oogpijn-lamp boven de soldeertafel het oogpijn-licht te veel horizontaal verspreidt.
  • Afzuiging laten meeschakelen met het licht? Kan ook onhandig zijn. Twee schakelaars naast elkaar?

Word iteratief aan gewerkt, als je opmerkingen hebt laat het me weten.

TODO

  • Checken hoeveel ruimte er achter de onderdelenkofferkisten of op de plank is: voldoende ruimte op de plank, niet achter de onderdelenkoffers.
  • Diameter slang bepalen: voor nu 125mm maar opmeten hoe groot lamp is.

Prototype 1

Onderdelen

Behuizing v1.png

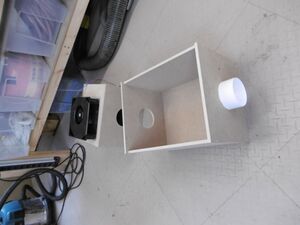

Eerste idee gebaseerd op 10mm MDF, een 125mm buis afzuig ventilator, wat stukjes buis (steekt uit bij de ventilator voor bevestiging). De tekening hiernaast heeft verstek maar ik heb uiteindelijk gekocht:

  • 2x 300x150x10mm MDF
  • 2x 300x170x10mm MDF
  • 4x 150x150x10mm MDF

Mogelijke Problemen

  • Afzuiging niet sterk genoeg, het is lastig hier informatie over te vinden maar een ventilator van een afzuigsysteem dat goed zuigt moet flinke druk op kunnen bouwen. De huidige gekozen ventilator kan dat niet.
  • Lawaai, deze fans zijn niet stil maar wel regelbaar. Ik kan niet vinden hoe veel stiller ze worden op lage RPMs.

Concrete Problemen

  • Het is super lastig om 125mm ronde gaten te maken zonder een 125mm gatenzaag, het lukt wel met de decoupeerzaag en wat afwerking maar makkelijk is het niet.

Prototype 2

Onderdelen

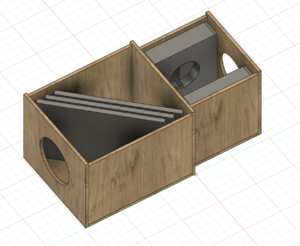

Behuizing v2.png

Tweede idee nog steeds gebaseerd op 10mm MDF nadat het eerste prototype was gebouwd waar een hoop van is geleerd. Toch wat zorgen over de afzuigkracht welke volledig worden weggenomen met twee gedoneerde industriele ventilatoren. Modulair ontwerp met fan-cabine en filter-cabine. Filter-cabine is gemaakt zodat er 3 IKEA default filters inpassen.

Vragen

  • Hoe zijn de fans te reguleren, maar vooral: hoe laag gaan ze.

Mogelijke Problemen

  • Aansturing en stroom.
  • Esthetiek is niet heel mooi, beetje dozenschuiverig. Als de filters onder een suboptimalere hoek gezet worden kan er '1 doos' van gemaakt worden.

Concrete Problemen

Bestaan niet voordat er gebouwd is ;)

Prototype 3

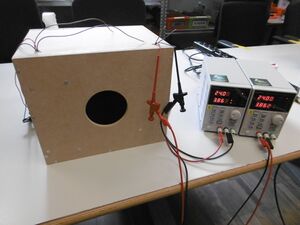

Voor prototype drie is de esthetiek aangepast, dit prototype is volledig functioneel. De enige echte aanpassing is dat de fan box groter is gemaakt om het gevoel van een enkele doos te maken.

To do

  1. Isolatie binnenkant.
  2. Filters plaatsen.
  3. Roosters luchtuitlaten.
  4. Scharnieren bovendeuren.
  5. Voeding.
  6. Mooi control panel maken.

Concrete Problemen

  1. Te veel lawaai.
  2. Zuigkracht op max te hoog.
  3. Plaatsing van de ventilatoren is niet ideaal.
