Project Snuffelaar
IMG 7211.jpeg
Status In progress
Contact Sebastius
Last Update 2020-11-05

De Snuffelaar is een ESP32 gestuurd sensorbordje om de luchtkwaliteit te meten. Voorzien zijn een CO2 en fijnstof sensor, en er is ruimte voor een DS18b20 temperatuursensor, en sensorbordjes van AliExpress met i2c aansluiting (zowel 2.54mm PCB header als Grove), bv de BME280.

Git repo: https://github.com/sebastius/airquality

Bouwen

Het is een kit, dus je hebt wat te doen. Zie youtube voor een instructie-video: https://youtu.be/RFlqxqkx2OE

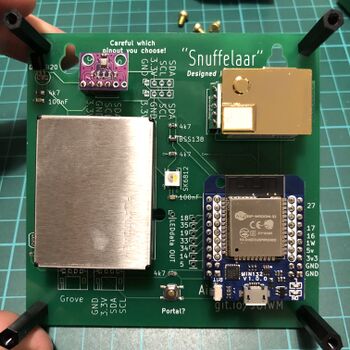

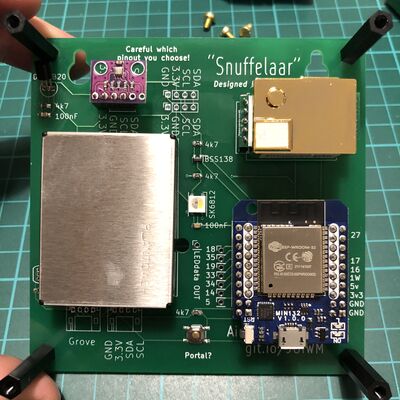

Volledig geassembleerd bordje:

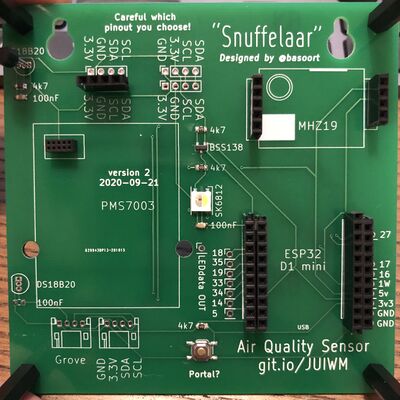

IMG 7221.jpeg IMG 7211.jpeg

De connector voor de stofsensor ziet er wat spannend uit. Zie de foto hieronder. Er zijn twee eilandjes met elkaar verbonden, de twee die het dichtst op de rand van het bord zitten.

IMG 7222.jpeg

Software

Pinout

MHZ19: TX op IO22, RX op IO21
PMS7003: TX op IO25, RX op IO32
1wire (DS18b20): IO4
I2C SDA (BME280, 0x76): IO23
I2C SCL (BME280 0x76): IO13
LED SK6812 RGBW: IO26
Button: IO15 (hangt aan pullup, indrukken trekt hem laag)

Errata

Schermafbeelding 2020-11-01 om 13.46.14.png

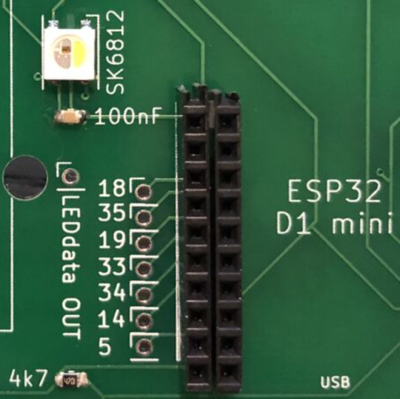

  • Op het V2 bordje zit een klein foutje: de labeling van IO33 en IO19 is omgewisseld. Beiden IOs werken verder prima.

Definitieve inschrijflijsten

Let op: als je jezelf hieronder op een van de lijsten (laat) zet(ten), dan verwacht ik geld van je ;)

Planning:

  • vrijdag 18 september alle betalingen binnen en bestellingen de deur uit
  • eind oktober alle onderdelen binnen en in een weekendje alle kits klaar voor uitlevering
  • begin november online workshop hoe je het ding in elkaar soldeert
  • mid november van $mensen workshops hoe je grafana inricht en dat soort dingen

$disclaimer

Dit project kan op allerlei vlakken falen: foutief ontwerp, defecte onderdelen, bus factor, matige software. Het mooie is: het meerendeel kun je zelf voorkomen of oplossen. Ga dit project alleen aan als je het aan kunt. Je moet zelf een beetje kunnen solderen en programmeren, en vooral mij niet te veel vragen stellen ;). Ga er van uit dat de meeste sensoren namaak zijn en niet zo accuraat zijn als de 'echte' van Bosch of andere merken. Dan kan het alleen maar meevallen. Garantie tot de hoek van m'n bureau. (En ja tuurlijk koop ik een sensortje extra in, maar als er 5 defect blijken heeft klagen bij Ome Ali verdomd weinig zin).

Full kit

De actie is inmiddels voorbij. Sebastius heeft nog 2 kits liggen (er zijn dus al 73 kits uitgeleverd).

Full kit gaat bevatten: PCB, frontje, standoffs, ESP32 bordje, MHZ19 (CO2) sensor, PMS7003 (stof) sensor, BME280 (temperatuur, luchtvochtigheid en druk) sensor. Misschien nog een DS18b20 erbij (temperatuur). De productie versie bevat GEEN LORA footprint/module. 5v USB micro kabel kun je vast wel zelf aankomen.

Op te halen in Den Haag bij RevSpace, of via interhackerspace-post als je het zelf organiseert.

Kosten: € 60,- (Dit is inclusief diverse veiligheidsmarges en kan mogelijk lager uitvallen.)

Wil je betalen? Dat kan, stuur me even een bericht op IRC (Sebastius op Freenode, OFTC, Smurfnet), email (zie je emailbox), Telegram (als je in de Badge.team chat zit) etc. etc. voor de betalingsdetails.

PCBs only

Zelf nog wat liggen? Of zelf de spanning van AliExpress doen? Tuurlijk kan dat! In deze kit zit het PCB en het frontje, samen met de standoffs en omdat we wat over hadden al het kleine SMD spul. Dus alleen zelf nog zorgen voor: ESP32 D1 mini, PMS7003, MHZ19b, DS18b20, BME280 3.3v module.

Kosten: € 10,-

Wil je betalen? Dat kan, stuur me even een bericht op IRC (Sebastius op Freenode, OFTC, Smurfnet), email (zie je emailbox), Telegram (als je in de Badge.team chat zit) etc. etc. voor de betalingsdetails.

Zelf moet je het volgende regelen:

En eventueel nog andere sensor-bordjes natuurlijk!
