Project Red Pitaya

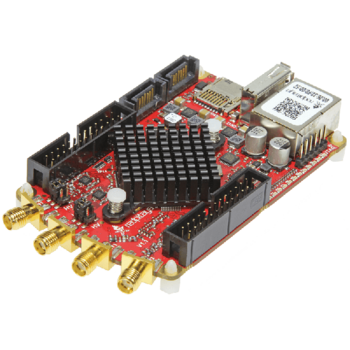

Red Pitaya view1.png
Software Defined Radio kit
Status In progress
Contact Crashjuh
Last Update 2019-07-20

Test & Measurement applications running on a credit card sized SoC (FPGA+CPU) based Open SW source DAQ platform

Features

Materialen

  • Red Pitaya board.
  • PLA voor de behuizing.
  • Omdat ik die nog in het juiste formaat (40x40) had liggen een 12volt DC 0.11Ah ventilator.
  • DC-DC boost converter om de ventilator op de 5 volt onboard spanning te laten werken.

Plannen

Inmiddels is het board ontdaan van zijn geele behuizing en is er een nieuwe behuizing gemaakt met de 3D printer, vervolgens is deze behuizing volledig ingepakt met koper tape waarbij het als RF shielding dient.
Of ik de behuizing ga behouden in zijn huidige form weet ik nog niet, in verband met andere modificaties ga ik hoogst waarschijnlijk een andere behuizing ontwerpen die beter aansluit bij de komende modificaties.

3D Print spul

Lasercut spul

Foto's
