QD2430
Datalogic QuickScan QD2430
Varianten
- Normaal: grijze kabelmantel
- EAS: zwarte kabelmantel, 5 € via revbank (qd2430rs232) uitverkocht!
QD2430 of QD2450?
Het lijkt erop dat de scanners van de EAS-variant eigenlijk verkeerd gelabelde QD2450's zijn. Een van de scanners uit de batch was overigens wel als QD2450 gelabeld. De zwarte kabelboom van de EAS-variant matcht met diegene die geleverd wordt met de QD2450, zie File:Manual Addendum, QD2450-BKK20-EAS (English).pdf.
Connectivity
- Scanner-kant heeft een 10P10C-connector, pinout (met kleuren in de bijgeleverde kabel; andere kabels hebben waarschijnlijk andere kleuren):
| pin | (kleur) | functie | (kleur) | |
|---|---|---|---|---|
| normale variant | EAS-variant | |||
| 1 | oranje | RTS | EAS | paars |
| 2 | - | D+/CLKIN | - | |
| 3 | - | D-/DATAIN | - | |
| 4 | blauw | GND | zwart | |
| 5 | geel | RXD | wit | |
| 6 | rood | TXD | bruin | |
| 7 | groen | VCC | rood | |
| 8 | - | IBM_A/CLKOUT | RTS | oranje |
| 9 | - | IBM_B/DATAOUT | CTS | geel |
| 10 | bruin | CTS | EAS | blauw |
- De meegeleverde kabel loopt uit in een andere 10P10C-connector, pinout (naar https://www.manualsdir.com/manuals/75605/datalogic-scanning-magellan-8500.html?page=386):
| pin | kleur normale variant |
kleur EAS-variant |
functie | pin in DB-9 (jaja, DE-9 :)) |
|---|---|---|---|---|
| 1 | NC | |||
| 2 | oranje | oranje | RTS | 7 |
| 3 | NC | |||
| 4 | bruin | geel | CTS | 8 |
| 5 | geel | wit | RXD | 2 |
| 6 | rood | bruin | TXD | 3 |
| 7 | NC | |||
| 8 | groen | rood | VCC (4.5-14V) | - |
| 9 | blauw | zwart | GND | 5 |
| 10 | NC | |||
- RS232 werkt out of the box
- Je kan eventueel de 10P10C-connector afknippen van de zwarte kabel, en dan conform bovenstaand schema op een dsub-9-socket aansluiten, en dan bijv. een USB-kabeltje pakken voor de voeding. Vergeet niet de GND van de voeding ook te verbinden met de GND van het signaal.
- USB Keyboard/COM werkt met hacks (zie Hackery)
- USB-A pinout:
- 1: VCC
- 2: D-
- 3: D+
- 4: GND
- Bridge RTS (pin 1) naar RXD (pin 5) (en CTS naar VCC, maar zonder werkt ook) aan de scanner-kant (naar https://pinoutguide.com/PosDevices/datalogic_heron-barcode_pinout.shtml, want de pinout in de handleiding is incompleet)
- Zonder hack: Het selecteren van de USB-interface gaat goed, maar is er geen USB-device te zien op de bus.
- Barcodes piepen gaat prima, maar d'r komt dus niks aan.
- USB-A pinout:
Setup
- Factory reset-procedure die werkt met barcodes uit File:Datalogic QD24xx Product Reference Guide 2013.pdf:
- "Select RS232-STD" (pdf-pagina 19) of "Select USB Keyboard" (pdf-pagina 21)
- "Restore EU Factory Configuration" (pdf-pagina 23)
- Na de piepjes power cyclen
- Aztec inschakelen aan de hand van barcodes op pdf-pagina 186:
- "Enter/Exit Programming Mode"
- "Aztec Code = Enable"
- "Enter/Exit Programming Mode"
Componenten
SOC: AT91SAM9G20: https://www.microchip.com/en-us/product/AT91SAM9G20
Hackery
Sebastius heeft het niet-USBcapabel interface bordje gepatcht. Hierna werkt USB. Je moet als eerste de rood-zwarte draad die naar de kop gaat verwijderen. Die kun je toch niet meer gebruiken en wie gaat nou anti-diefstal tags uitschakelen met z'n gehackte barcode scanner :P

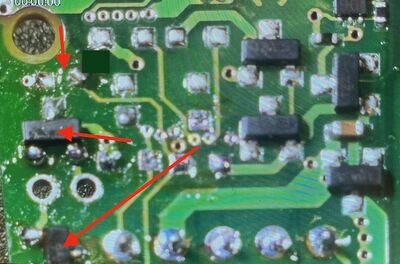

Achterzijde: verplaats twee SMD transistoren (zie rode pijlen) en verwijder 1 spoeltje (rode pijl)

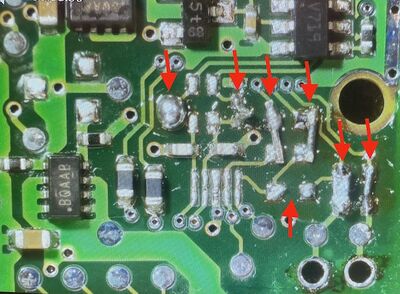

Voorzijde: aanbrengen 6 brugjes (rode pijlen) en verwijder 1 spoeltje (rode pijl)
Na deze hack werkt USB met de officiele kabel. RS232 is niet gecheckt of het nog werkt.
