Project Plasmasnijder
Status Completed
Contact User:Gori
Last Update 2016-10-26

Sinds Feb 2012 heeft RevSpace een plasmasnijder. Zie youtube voor een leuk filmpje: http://www.youtube.com/watch?v=8uadasQxeJc

Veiligheidseisen

DIN4844-giftige-stoffen.svg QuasiDIN4844-alleen-buiten.svg
Giftige gassen
Bij het plasmasnijden komt veel ozon vrij, en afhankelijk van de coating van de metaal kunnen giftige gassen vrijkomen;
alleen buiten snijden.
DIN4844-optische-straling.svg QuasiDIN4844-laskap.svg
Fel (UV) licht
Kan blindheid veroorzaken; draag een laskap.
DIN4844-brandgevaarlijke-stoffen.svg DIN4844-beschermende-kleding.svg
Brandgevaar
Rondvliegende gloeiend hete metalen; draag beschermende kleding.
DIN4844-hete-oppervlakken.svg DIN4844-handschoenen.svg
Hete oppervlakken
Het werkstuk zal heet zijn; draag lashandschoenen.

Veiligheidsinstructies

Je mag de plasmasnijder alleen bedienen als je aan de volgende eisen voldoet:

  • Je hebt persoonlijke training gehad bij RevSpace (vraag naar Gori)
  • Je bent nuchter, wakker en alert
  • Je hebt deze wiki-pagina recent gelezen (check regelmatig de wijzigingen!)

Voor gebruik

  • Zet de (p)las(ma)tafel buiten of in de vuurhoek van de sparkshack.
  • Leg een emmer water + brandblusser klaar.
  • Schreeuw steeds voor het starten "ogen" of "eyes" om mensen te waarschuwen! Kijk dan ook of iedereen wegkijkt, zoniet, uitleggen!
  • Installeer de Plasma Cutting Table als je plaatstaal wilt snijden

Tijdens gebruik

  • Let goed op waar je snijspetters heen zullen vliegen.
  • Draag beschermende kleding en een lasmasker of goggles.
  • Let op andere personen

Na gebruik

  • Ruim alle apparatuur weer op
  • Laat je materiaal goed afkoelen

Apparaat

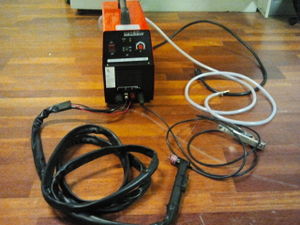

Cut 40

Specs:

Input power voltage: AC 220V+-10%
Input voltage frequency 50-60-hz
Maximaal opgenomen vermogen 4.9Kva
Maximaal amp. 22.1A
No-load power voltage 220 volt
Output 15-40 amp <- tot 20A 100%ED, bij 40A 30%ED
Rae output voltage 96 volt
Inzetbaar bij maximaal vermogen 60%
Verbruik in rust 40 watt
Efficiëntie 85%
Power factor 0.93
Isolatieklasse F
Bescherming IP23
Arc start Toch
Luchtdruk 3-4 bar
Luchtverbruik 80-200 l/min
Gewicht 10,25 kg
Afmeting 450 x 200 x 320 (ongeveer)
Snij capaciteit 12 mm max

Plasmasnijder instellingen

Voorbereiding

Om te plasmasnijden heb je naast de snijder ook perslucht nodig. De stappen zijn :

  • FIXME: Nog niet aangepast aan de situatie op de Spoorlaan, use common sense, en fix deze pagina daarna ;)
  • Zet de Compressor neer, en sluit hem aan op een buitenstopcontact. Aardlekschakelaar en 10A-automaat zitten boven de Lasersnijder.
  • Sluit de drukslang aan de plasmasnijder, en zet alvast de compressor aan, laat hem op druk komen, compressor stopt vanzelf.
  • Open het regelventiel van de compressor rond de 5 bar.
  • Open het regelventiel van de plasmasnijder op 4 bar. Tijdens snijden zou je tussen 3 en 4 bar moeten uitkomen.
  • Sluit de plasmasnijder aan op groep 6, stopcontact is rechts naast de dubbele deur. 16A-zekering zit in het serverhok. Sluit niets anders aan op deze groep.
  • Gebruik i.v.m. het erg hoge stroomverbruik een verlengsnoer van minstens 1.5 mm2 draaddikte (De haspel die bij de snijder in de kast staat).
  • Sluit de aardeklem goed aan op het werkstuk. Pas op met verf/corrosie. Indien nodig, contactpunt eerst afslijpen.
  • Stel de stroomsterkte in afhankelijk van de materiaaldikte:
    • 20 A tot 2 mm staal
    • 45 A bij 12 mm staal
  • Bij hoge amperages de druk iets opvoeren, rond 4 bar
  • Stel de gasnavloeitijd in op 2,5 of 5 seconden, afhankelijk van de dikte en hitte van het werkstuk.

Snijden

  • Het apparaat is voorzien van Pilot start functie, oftewel hoogfrequente plasma ontsteking. Als je de knop indrukt, hoor je het apparaat knetteren, en kleine plasma stootjes komen uit de toorts.
  • Zet de toorts (indien die voorzien is van de afstandshoudertje) op het metaal, en wacht (een seconde) totdat een stabiele plasmaboog ontstaat. Als er vonken tussen de neus en het werkstuk over beginnen te springen, til de toorts weer op.
  • Beweeg rustig en gelijkmatig over het metaal, zorg dat de straal door het metaal is. Als je te langzaam gaat, stopt de plasma stroom omdat 'ie te ver komt te staan van het geleidende metaal en de stroomkring wordt onderbroken. Bij te snelle beweging ben je niet aan het snijden, maar aan het gutsen, (gleuven aan het maken in metaal). Dit is gevaarlijk omdat gesmolten metaal blijft hangen in de gleuf en kan naar boven ( = in je gezicht) worden geblazen.
  • Als je de afstandshouder niet hebt, zorg dat de toorts het werkstuk niet aanraakt Als je dat wel doet is de snijkop binnen paar seconden weggesmolten en je mag een nieuwe bestellen. Probeer de afstand werkstuk - toorts rond 2 mm te houden.

Plasmasnijder onderhoud

Ontsteking

  • Als het apparaat niet ontsteekt en ook geen lucht geeft, check kabels, luchtdruk en switch.
  • Als het apparaat niet ontsteekt maar wel lucht geeft, zet uit, schroef nozzle los en weer vast, try again!
  • Ontsteking na nozzle check nog niet goed, sparkgap in machine afstellen (1,5mm, let op voor schokken 10kV!). Apparaat kan ook te vochtig of koud zijn.
