Project Kabelsalat
Digibord en beamer netjes aansluiten
Status In progress
Contact Sebastius, Jelle, Dave_o
Last Update 2017-09-10

Inleiding

Momenteel is het bij de beamer een zooitje. Kabels schuin over de muur en niet handig ingericht voor presentaties of dia-avonden. De audio in de hoofdruimte is ook niet optimaal. Dit gaan we een keertje 'gewoon goed' aanpakken.


Plan

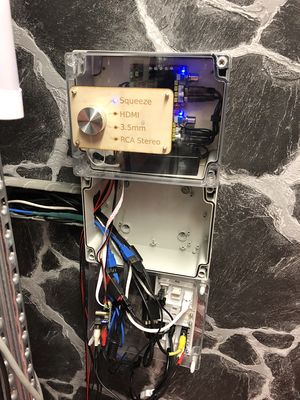

1 schakelpaneel om de beamer in te schakelen, de juiste bron te kiezen voor zowel beeld als geluid, de versterkers te voorzien van de juiste audio.

Aansluitingen:

  • VGA
  • HDMI (ingebouwde converter naar VGA + 3.5mm audio)
  • Composite video
  • 3.5mm Stereo
  • Cinch Stereo (Tulp)
  • USB-B (voor digibord touch)
  • USB-A (voor stroom tbv chromecast oid)
  • 230v schuko? (vermoedelijk niet ;) )

Features:

  • Fase 1
    • Basis aansluitingen
    • Audio switching
  • Fase 2
    • Beamer besturing (aan/uit, bronkeuze)
    • Dingen met MQTT want featurecreep is gezond.

Schema

Materialen

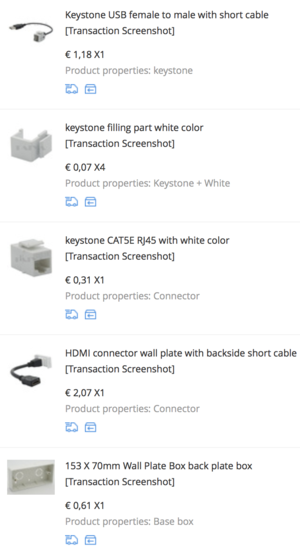

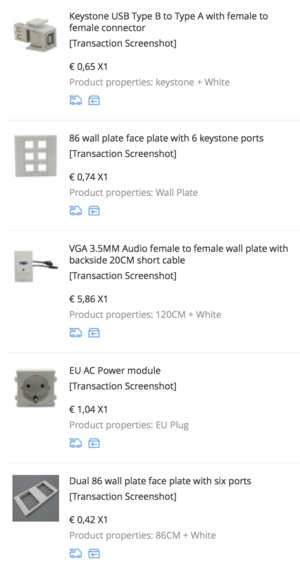

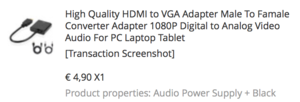

De eerste order is geplaatst bij AliExpress:

Kabelsalat order1.png Kabelsalat order2.png

Kabelsalat order3.png Kabelsalat order4.png

Kabelsalat order5.png Kabelsalat order6.png

Kabelsalat order7.png

De tweede order is ook geplaatst (NL Shop):

  • 2x VGA kabel 7m
  • diverse kleine jack-tulp snoertjes

Ook is er een SHAbadge beschikbaar voor de UI

Beamerbesturing

Nog niet bedacht maar hier is alvast de handleiding:

File:EDA101.pdf Hitachi ED-A101 is aanstuurbaar via Serieel. Ook via het netwerk, maar wie durft dat ;)
