Elektra

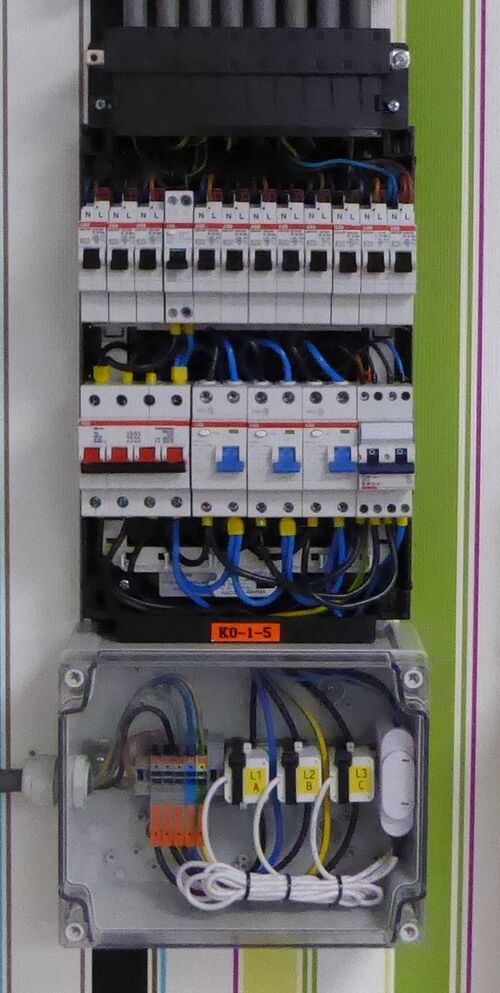

Groepenkast in hoofdruimte space3

Elektra Overgoo 1

• Halyesterkasten in technische ruimte naast keuken, bereikbaar vanaf binnenplaats
  • Hoofdzekeringen 3x 400 A
    • Groep ??, 3x ??
      • L0-1: Stalen kast in gang, naast voormalige toiletten (oude beschrijvingen)
        • Groep 14, 1x DII 16 A: licht hoofdruimte, achievement-zijde
        • Groep 15, 1x DII 16 A: licht hoofdruimte, mystery-zijde
        • Groep 16, 1x DII 16 A: licht werkplaats
        • Groep 17, 1x DII 16 A: licht keuken
    • Groep ??, 3x DIII 63 A
      • K0-1: Halyesterkast in gang, tegenover kapstok
        • Groep 2, 3x DII 16A: ongebruikt; kabel ligt tot boven handenwasplek in supersamla.
        • Groep 3, 3x DII 16A
          • 3P+N C16 (dus niet selectief) 30 mA aardlekautomaat in Sparkshackje: dient ook als hoofdschakelaar
            • o.a. gebruikt voor enkelfase licht en wcd's!
        • Groep 5, 3x DII(!) 35 A
          • ABB Hafonorm-kast in hoofdruimte RevSpace
            • (L1) Aardlekschakelaar 2P 30 mA
              • Groep 1, 1P+N B16: wcd's hoofdruimte buitenmuur
              • Groep 2, 1P+N B16: wcd keukenblad rechts (kooktoestel)
              • Groep 3, 1P+N B16: wcd's tafels hoofdruimte midden + tv
            • (L1) Groep 4, 1P+N B16 30 mA aardlekautomaat: wcd's werkplaats + buiten
            • (L2) Aardlekschakelaar 2P 30 mA
              • Groep 5, 1P+N B16: wcd's hoofdruimte buitenmuur
              • Groep 6, 1P+N B16: wcd keukenblad links (kooktoestel)
              • Groep 7, 1P+N B16: wcd's lounge, wcd's patchkast in keuken
              • Groep 8, 1P+N B16: wcd's werkplaats, wcd's magnetron/oven in keuken
            • (L3) Aardlekschakelaar 2P 30 mA
              • Groep 9, 1P+N B16: wcd's hoofdruimte "streepjesmuur"
              • Groep 10, 1P+N B16: wcd wasmachine in keuken
              • Groep 11, 1P+N B16: kanaalverwarmer werkplaats
              • Groep 12, 1P+N B16: overige wcd's keuken
            • Groep 13, 4P C16: Shelly 3EM stroom-/spanningsmeter
        • Groep 17, 1x DII 16A: licht/wcd hal + wcd garagedeur
          • Stopcontact-aardlekschakelaar bij wcd garagedeur
        • Groep 23, 1x DII 16A (via aardlekschakelaar 4P (waarvan 2P gebruikt)): extraspace

De Shelly 3EM is een stroom- en spanningsmeter, die zelf ca. 1 W vermogen opneemt uit aansluiting "VA" (groep 13, L1).
