Project ACS730 Hall-Effect Current Probe

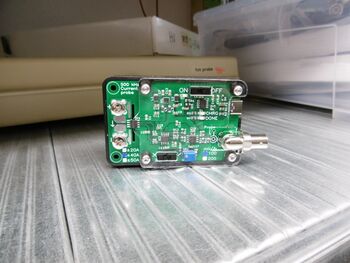

ACS Current probe shelf.jpg
±40A geïsoleerd meten met een bandbreedte tot 1 MHz
Status Completed
Contact Kartoffel
Last Update 2021-06-06

Per juni 2021 nieuw op de space! Een ACS730-gebaseerde hall-effect current probe.

Eigen ontwerp gebaseerd op dit bordje van Undersilicon.

Wijzigingen / verbeteringen:

  • Würth Elektronik Redcube schroefconnectoren
  • BNC connector aan uitgang, samen met contactjes waar je een oscilloscoop probe met aardveertje direct in kunt plaatsen
  • Gebruik van de zero-current reference voltage uitgang van de ACS730, met optionele mogelijkheid om de nulkalibratie bij te stellen
  • USB-C oplaadaansluiting in plaats van mini-usb
  • Powerlampje met ingebouwde batterijspanningscheck
  • Serieweerstand op uitgang van de eindversterker voor stabiliteit bij capacitieve kabels

Q & A

Mooi bordje, wat moet ik ermee?
Middel- tot hoge stromen meten! Specifieker stroom over tijd in combinatie met een oscilloscoop. De sensor heeft een bandbreedte van 500 kHz (-1 dB) tot 1 MHz (-3 dB) dus leuk om bijvoorbeeld de spoelstroom in een power converter te meten. Voor apparaten die milliampères gebruiken is het niet heel nuttig want je hebt al gauw ±250mA aan ruis, dus denk eerder in de ordegrootte van ampères.

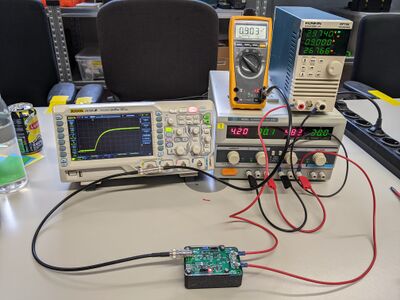

Meet bijvoorbeeld de slew rate van je electronic load wanneer die van 0 naar 9 A schakelt:
ACS Current probe setup.jpg
(31.2 kA/s, niet slecht)
Specs?
  • Meetbereik ± 40A
  • Maximumspanning 420 VDC / 297 Vrms
  • Galvanische isolatie
  • Bandbreedte: 500 kHz (-1 dB), 1 MHz (-3 dB)
  • On-board boost converter voor ±5 V analoge rails
  • Een schakelaar om handmatige nulkalibratie via de potmeter aan of uit te zetten
  • Accu: LiPo 1000 mAh (ingebouwde beveiliging), >50 gebruiksuren
    • Batterijniveau check, powerlampje gaat pas branden wanner de accuspanning boven de 3 V is
    • Laadstroom 250 mA
  • Absoluut nul garanties over veiligheid, gebruik met hoge spanningen/vermogens op eigen risico
Waar moet ik bij gebruik op letten?
Zo even uit mijn hoofd:
  • De stroom wordt gemeten middels een hall-effect sensor. Dit is fijn omdat het zorgt voor inherente isolatie, maar de chip is wel behoorlijk gevoelig voor externe magnetische velden in verticale richting. Let dus op met permanente magneten in de buurt van de sensor, maar ook kabels in de buurt waar hoge stromen doorheen lopen. Een stroom wekt immers een magnetisch veld door de geleider op. Sowieso is het handig om kabels uit de buurt te houden want het bordje heeft ook geen shielding tegen elektrische velden.
  • Als je met hoge stromen werkt, zorg dan dat je fatsoenlijke kabels gebruikt. Check of je kabels dik genoeg zijn, en krimp er kabelschoenen aan. Ga niet zitten prutsen met losse draadjes rond de schroefterminals, hiervoor zijn ze niet gemaakt en dit levert overmatige contactweerstand op.
  • Heb je vragen hoe je de probe goed gebruikt, of twijfels of je meetopstelling wel degelijk is? Schroom niet om contact met me op te nemen via IRC :)

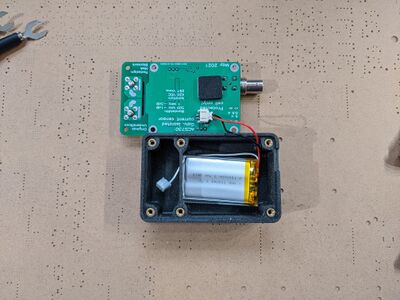

Sneak peek van de binnenkant van het doosje?
ACS Current probe inside.jpg
Waar leeft dit ding op de space?
Geen idee. Ik heb er nog geen mooie plek voor gevonden, en hem achter de digital oscilloscopen voor het laatst gezien.
Ontwerpbestanden pls
Coming soon!
