Flipdot

Project FlipDot
Status	In progress
Contact	User:Sebastius
Last Update	2018-06-18

Status

Het lijkt dat de controller stuk is: bij elk commando komt de rode LED op. Dat kan betekenen dat het RAM stuk is of dat het commando niet klopt. Bord heeft flinke last van een lekkende batterij gehad, er is de nodige schade aan spoortjes, eilandjes en ICs.

We hebben gedurende de avond wel de nodige teksten er op gekregen, waarom het nu niet meer werkt is onbekend.

Controller

Schema

Serial werkend krijgen

Pin 2 en 3 van de 74HC14 loshalen. Daarna werken de RX en TX pins op het bord met een USB-Serial TTL. GND niet vergeten...

1200Baud, 7E2 (7 bits, Even Parity, 2 Stop bits)

stty -f /dev/ttyUSB0 1200 cs7 parenb -parodd cstopb

STTY blinkt niet uit in duidelijke parameters...

Code

Met dank aan Juerd:

#!/usr/bin/perl -w
use strict;
use autodie;
open my $fh, ">/dev/ttyUSB0";

my $bla = "regel 1\nregel 2";

my $output = "aA11000\n$bla\n\n\r";

my $xor = 0x7f;
$xor ^= ord for split //, $output;

$output .= chr $xor;
syswrite($fh, $output);

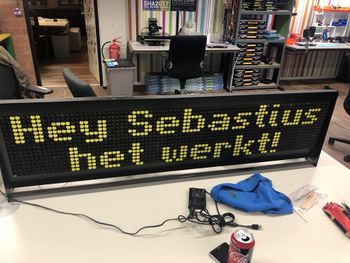

Foto's
